日本PHOTRON高速攝像機拍攝焊接過程

焊接系統說明
1、系統組成
  一套完整的焊接高速攝像系統有高速攝像機、激光光源、濾鏡及數據記錄儀和分析軟件組成
2、可視化訴求的內容・性能
�、佟∠肟慈艿�・溶池的狀態　　 選SA -Z或者FASTCAM NOVA系列相機
　　　　　　

　　②　不只是點，還想拍「線」
　　　　　　　（只是點的話，全體狀態很難把握）   推薦使用Mini系列

　�、邸∪绻�可以，弧光和熔池可以同時觀察    推薦使用選SA -Z或者FASTCAM NOVA系列相機
　　　
　�、堋≌业胶碗娏髦抵�間的關系。         推薦使用Yokogawa DL350、DL850或者DL950和IS8000分析軟件

（理由）
　　　　・提高效率・減少不良率
　　　　・只是點的話，焊接全體的過程不好把握
　　　　・控制和成品聯系。
拍攝手法�、倌婀馀臄z
需要比弧光更強的光源照射　金鹵燈拍攝

即使不用激光光源，簡易的光源也可以消除弧光的方法「逆光拍攝」。
從目標物體的背面對著相機照射照明，可以消除弧光。
焊錫絲、飛濺等會以「影畫」的形式顯現。
　　
　　　　※和相機「同一方向照射亮度不足」，不能完全消除弧光。

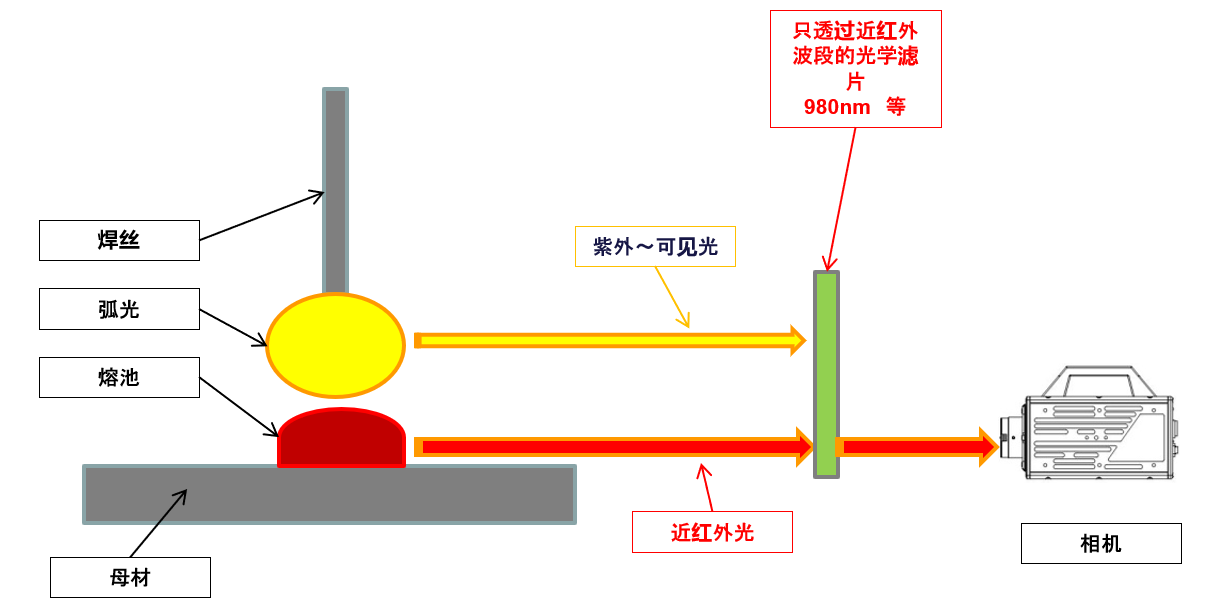

拍攝手法�、凇∈褂霉鈱W(xué)濾片
使用屏蔽弧光的光學濾片

再?gòu)?qiáng)烈的弧光，在近紅外領域的波長也會變?nèi)酰èP780nm以上～），在這個波段相反的，溶池自身發出的光會變強。
可以使用只能透過近紅外波段的光學濾片來拍攝。

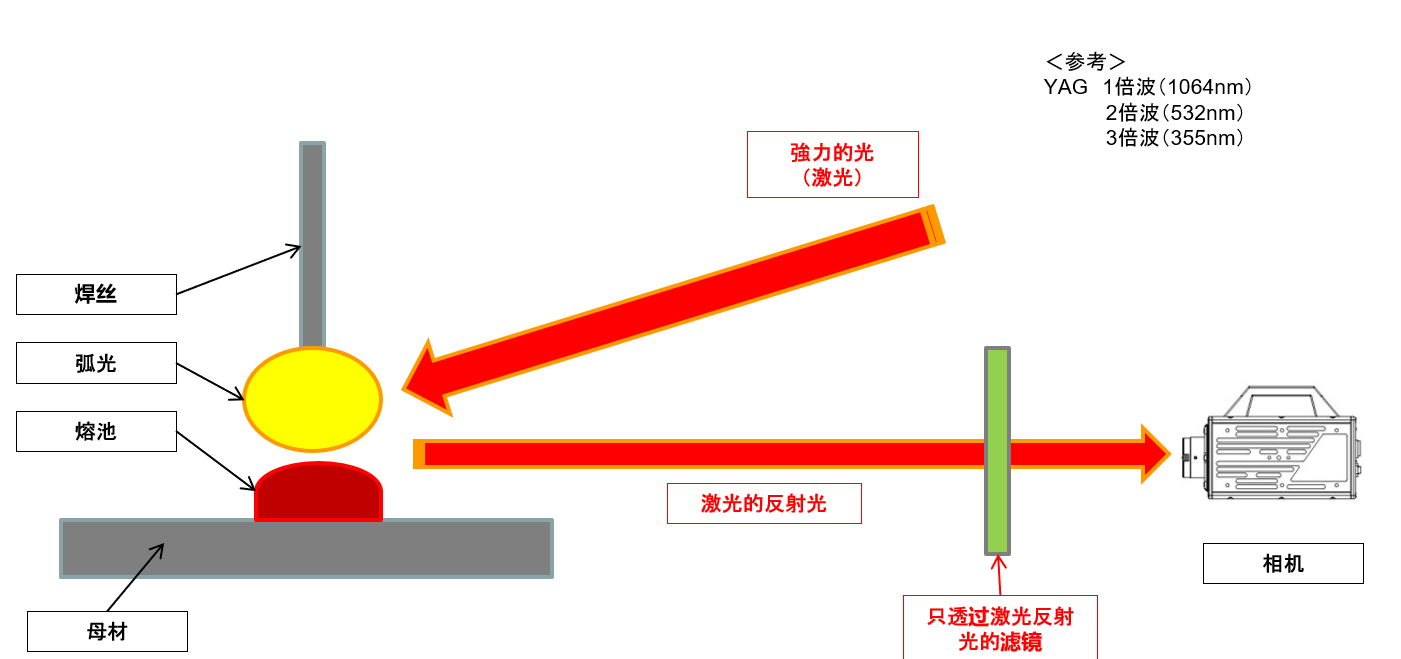

拍攝手法　3、使用激光光源拍攝
使用比弧光更強的光源照射　激光光源

比弧光更強的光源，具體指激光光源。
照射可視或者近紅外的強力激光，相機鏡頭裝備只透過其反射光的濾鏡，來拍攝。

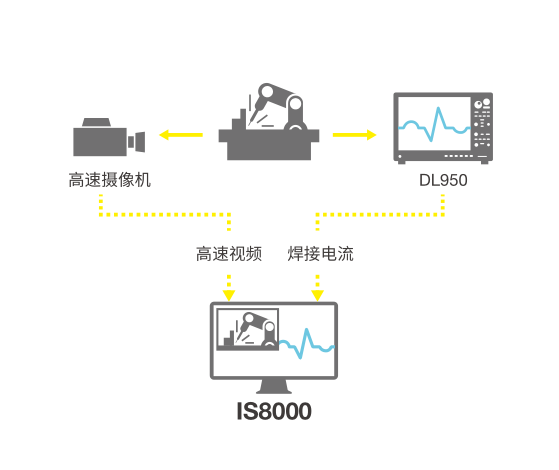

與數據記錄儀連接同步觀測電流電壓變化波形
